通用波纹管

通用波纹管

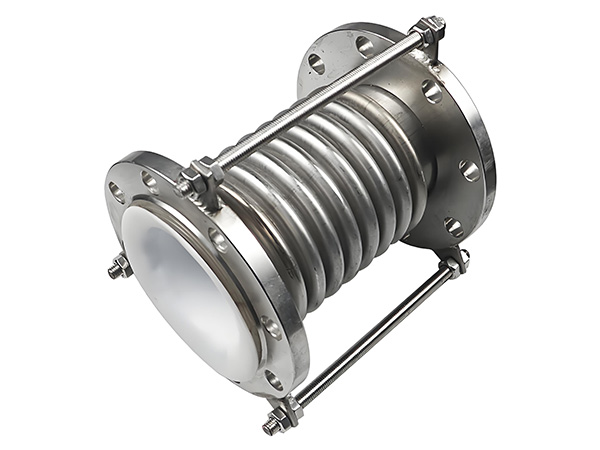

通用波纹管是一种常见的轴向式补偿的波纹补偿器,又叫通用型波纹补偿器、波纹膨胀节、波纹伸缩节,由波纹管、法兰盘(或接管)、拉杆等组成,其本体弹性元件波纹管主要是奥氏体型不锈钢材料(也可根据客户要求选用其他金属材质),法兰盘(或接管)为碳钢材质,外面的拉杆或保护环是为了避免超过允许补偿量,并设置了与拉杆相连的导向支架。

全国统一销售热线:13271596708

产品介绍

波纹补偿器的技术要求包括材料选择、结构设计和制作等方面,采用一次液压成型和机械成型技术,并辅助以计算机优化设计、制造,具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长,便于安装、产品质量可靠,减震降噪,吸收震动、地陷对管道的变形力等优点。公司可根据用户工作环境、条件以及疲劳破坏次数,为用户研制其它类型和用途的波纹补偿器。

技术参数
公称通径DN 波数 压 力 等 级(MPa)
波纹管有效面 积㎝2
大 外径(mm) 长度
0.25 0.6 1.0 1.6 2.5
法兰
(mm)
接 管
(mm)
轴向补偿量mm,刚度N/mm
32 8 25/21 22/26 20/26 18/63 16 225 160/250 264/280
32 16 50/11 46/14 41/14 36/32 16 225 224/291 316/321
40 8 25/28 22/44 20/44 18/89 15/98 23 244 230/304 269/289
40 16 50/14 46/22 41/22 36/45 31/47 23 244 172/276 319/334
50 8 25/30 22/51 20/70 18/70 15/106 37 259 240/342 282/306
50 16 50/16 46/26 41/35 36/35 31/55 37 259 215/294 347/372
65 8 33/28 30/35 26/44 22/55 15/138 55 270 260/334 300/322
65 12 42/16 38/22 38/32 34/40 31/70 55 270 240/338 340/362
80 8 40/20 36/26 34/33 28/41 19/68 81 284 270/368 344/366
80 10 53/14 49/17 49/21 43/26 29/50 81 284 235/317 374/390
100 6 45/47 45/60 40/75 35/93 25/54 121 304 305/381 323/345
100 10 76/26 74/32 64/40 57/50 38/33 121 304 282/314 387/409
125 5 48/38 42/47 38/59 34/74 29/117 180 334 382/386 316/342
125 9 85/23 77/29 66/36 58/45 49/63 180 334 282/339 388/414
150 5 49/42 44/50 40/62 34/78 29/92 257 364 356/399 338/367
150 8 79/34 71/43 64/51 54/59 50/56 257 364 280/348 402/427
200 4 52/49 46/55 42/68 38/78 29/97 479 442 340/402 348/372
200 6 73/31 65/44 59/52 53/58 46/65 479 442 315/379 402/426
250 4 72/30 65/34 59/42 52/45 34/111 769 507 393/459 415/379
250 6 108/16 97/21 87/35 79/39 48/78 769 507 366/427 493/399
300 4 72/51 65/55 59/59 52/65 47/55 1105 562 464/525 466/467
300 6 108/32 97/35 87/37 79/41 71/47 1105 562 397/452 564/565
350 4 72/58 65/62 59/67 52/74 47/71 1307 622 509/564 497/492
350 6 108/38 97/41 87/44 79/48 71/45 1307 622 412/478 609/604
400 4 72/54 65/58 59/62 52/68 47/81 1611 700 522/588 512/518
400 6 108/36 97/39 87/43 79/47 71/47 1611 700 403/498 622/628
450 4 108/32 97/35 87/37 79/41 47/75 1972 760 503/658 503/523
450 6 162/20 145/22 131/23 118/25 71/52 1972 760 431/523 603/648
500 4 108/59 97/64 87/68 79/75 71/45 2445 835 531/665 531/554
500 6 162/34 145/37 131/39 118/43 106/28 2445 835 478/548 631/742
600 4 108/74 97/80 87/85 79/94 71/82 3534 980 658/679 578/588
600 6 162/42 145/45 131/49 118/53 106/48 3534 980 490 758/781
700 4 108/67 97/72 87/77 79/85 71/103 4717 1110 690 590
700 6 162/42 145/45 131/49 118/53 106/60 4717 1110 502 790
800 4 120/88 108/95 102/102 94/112 71/95 5822 1265 610 602
800 6 183/67 164/72 156/77 144/85 106/60 5822 1265 710
900 4 120/84 108/90 102/97 94/107 82/123 7620 1186 698
900 6 183/60 164/65 156/69 144/76 125/93 7620 1186 850
1000 4 120/91 108/98 102/105 94/116 82/117 9043 1286 692
1000 6 183/59 164/65 156/71 144/81 125/84 9043 1286 855
